제품  -  데이터수집장비 - GL7000

GL7000

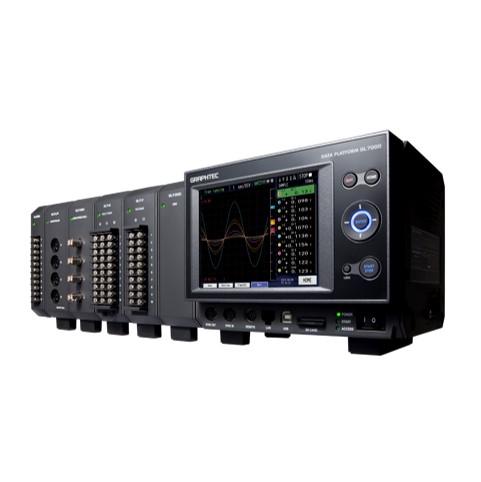

DATA PLATFORM GL7000

- 모듈 추가로 다양한 측정과 채널 확장 (최대 1120CH)
- 측정 모듈 확장에도 동일한 샘플링 속도 유지
- 측정 시그날: 전압, 온도, Logic/pulse 모듈
- 탈부착 가능한 5.7인치 VGA 디스플레이 모니터
- STAND ALONE 또는 시스템 설비화 가능
- 측정 Application에 맞는 데이터 저장 위치 선택 가능


GL7000은 채널 확장, 샘플링 속도, 측정 신호의 선택이 자유로운 스마트 데이터 수집장비 입니다.

자유로운 모듈 조합 형식의 스마트 데이터 수집장비로서 다양한 측정과 채널 확장이 용이하며

모듈 확장에도 샘플링 속도가 유지 가능합니다.

또한 5.7 고감도 터치패널 디스플레이를 모듈로서 탈부착이 가능하여,

장비 자체로 데이터로깅이 되며 시스템 설비화에도 매우 용이하게 사용 가능합니다.

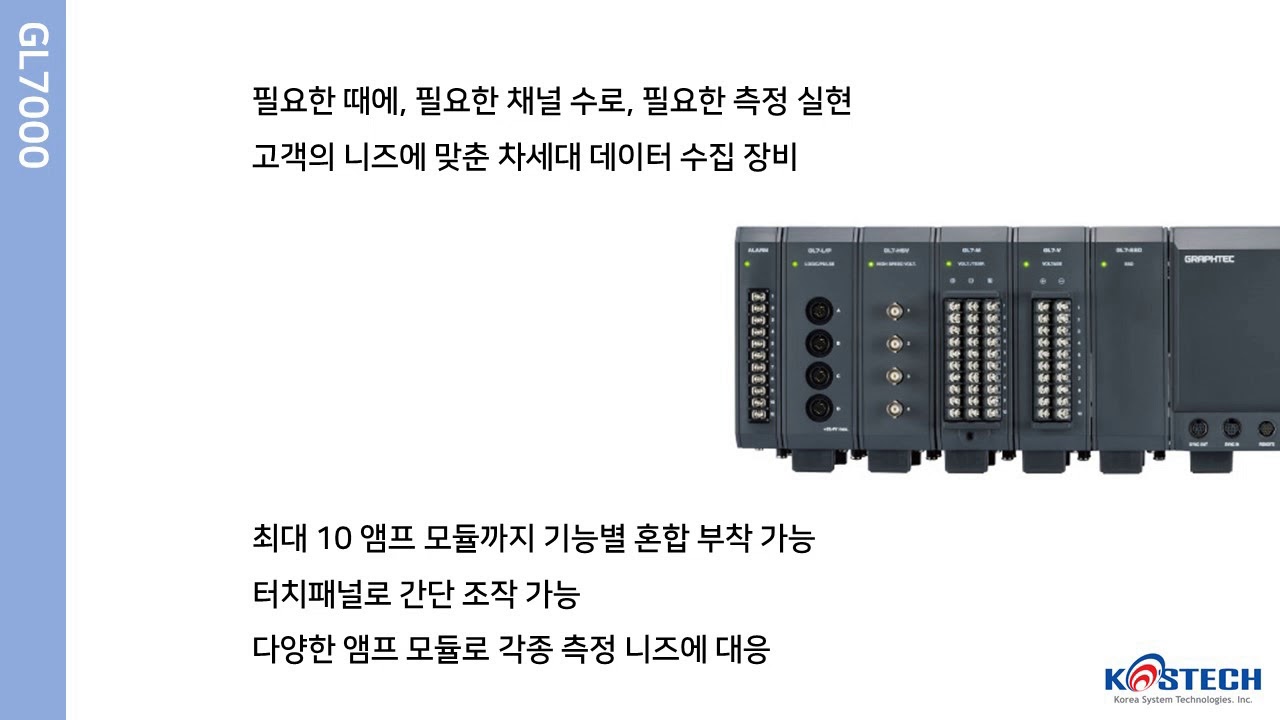

모듈 확장 방식으로 다양한 측정이 가능




스마트 데이터 수집장비

각종 앰프모듈의 자유로운 조합을 통해 목적과 용도에 맞는 측정 가능

터치패널 방식의 디스플레이 모듈을 장착하여 독립형 계측과

시스템 임베디드 지원이 가능한 스마트 데이터 수집장비



최대 10앰프모듈 부착 가능

본체 1대로 최대 1120채널의 다채널 측정 가능




측정 앰프모듈 확장에도 샘플링 속도 유지


전압모듈, 멀티모듈은 앰프모듈 수를 늘려도 샘플링 속도를

유지하여 고속다채널 측정이 가능합니다.

*고속전압 모듈, Logic/Pulse 모듈은 데이터 저장 매체보다

샘플링 속도 제한이 되는 경우가 있습니다.



                                                                                              PC를 사용하여

                                                                                              최대 1120채널까지 다채널 측정


                                                                                              1대 PC에서 LAN/USB 케이블과 허브를 사용하면

                                                                                                                      S/W로 최대 10대의 GL7000 연결 가능




                                                                                              최대 5대의 본체 동기화


                                                                                                                     싱크케이블을 연결하면 마스터/슬레이브를 자동으로

                                                                                                                     식별하여 Start/Stop, Trigger, Sampling으로

                                                                                                                     최대 5대의 GL7000을 동시 측정할 수 있습니다.




고화질 대형 5.7인치 VGA(640*840)모니터의 선명한 모니터링

모니터는 밝고 선명한 5.7인치 TFT 액정 모니터를 통한 신호파형 및 디지털 값 확인





고감도 터치패널 방식으로 조작성 UP!

                                                                                                                                             설정 조작이 쉬운 터치패
                                                                                                                                             터치패널 조작으로 간단한 설정


정할 데이터 내용과 용도에 따라 저장위치 선택가능


                                                                                  1) 내장 RAM

                                                                                                                     모듈에 RAM이 각각 내장되어 있어 측정채널 수가 증가해도 저장 시간이 줄어들지 않습니다.

                                                                                                                     각 모듈에는 2MB의 데이터를 저장할 수 있는 RAM을 내장하고 있습니다.

                                                                                  2) 내장 플래시 메모리

                                                                                                       대용량 2GB 플래시 메모리를 메인 유닛에 기본 내장하고 있어서, 1KS/s(1ms)이하의 샘플링 데이터를 직접 저장할 수 있습니다.

                                                                                                       따라서, 갑자기 전원이 끊겨도 데이터를 소실 할 염려가 없습니다.

                                                                                  3) SD 카드

                                                                                                                      SD카드 슬롯(SDHC 지원, 최대 약 32GB)를 기본으로 할 때, 1KS/s(1ms)보다 낮은 샘플링 데이터를 직접 SD카드에 저장할 수 있습니다.

                                                                                                                      측정 중에도 SD카드 교체가 가능하며, 교체할 동안의 데이터도 유지됩니다.

                                                                                                                      *SD카드는 PC에서도 사용할 수 있기 때문에 메인 유닛과 PC간 오프라인 상에서도 데이터를 간단하게 전달할 수 있습니다.

                                                                                                                      *SD카드의 교체는 100ms보다 낮은 샘플링 속도에서 가능합니다.

                                                                                  4) 64GB SSD 모듈

                                                                                                                      옵션 SSD 모듈을 장착하는 것으로 대용량 데이터를 이중으로 저장할 수 있습니다.

                                                                                                                      1MS/s(1㎲)의 데이터를 직접 저장할 수 있습니다.

                                                                                                                      *내진성이 높고, 전원이 끊어졌을 대도 데이터를 소실할 염려가 없습니다.

                                                                                                                      *모듈 수의 제한이 있습니다.



                                                                                  편리한 기능 데이터 처리에 편리한 각종 기능을 내장

                                                                                                      ● 통계 및 이력표시 - 저장 중 최대, 최소, 평균, 정상값 및 재생 커서 간의

                                                                                                          최대, 최소, 평균, 정상값, RMS 표시를 할 수 있습니다.


                                                                                                      ● 파일세어 - 변환가능 (커서 간, 데이터 전체) 데이터 전체를 CSV 형식으로

                                                                                                                           변환, 파일 연결, 압축 데이터 파일의 작성을 할 수 있습니다.

                                                                                                      ● 검색기능 - 레벨 검색이나 알람검색, 시간이동(데이터의 처음, 중간, 마지막,

                                                                                                                           Trigger Point, 지정시각, 지시시간, 지청점수)을 할 수 있습니다.

                                                                                                      ● 알람기능 - 알람 출력 가능





















경기도 판교에서 기기 & 실험실 온도 측정에 GL7000을 사용하고 계십니다. 매일매일 온도체크 용도로 사용중이며 사용법이 어렵지 않아 편리하게 사용할 수 있다고 합니다.






사용 중 문제 시 엔지니어의 reply가 굉장히 빨랐으며, 온도 측정 데이터 조회 시에도 속도가 빨라 굉장히 만족스럽게 사용하고 계십니다~
